传输介质

考研要求

传输介质（Transmission Medium）也可译为传输媒体（Transmission Media），是物理层的传输媒体。本节探讨物理层也就是第 0 层的相关内容。

• 常用的传输介质

  • 导向型^[1]：双绞线、同轴电缆、光纤

  • 非导向型^[2]：无线传输介质

• 物理层接口的特性

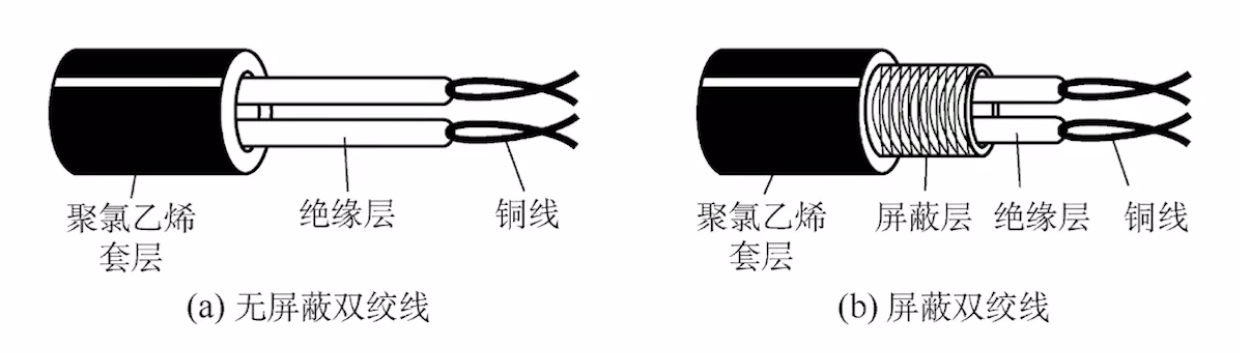

双绞线

双绞线

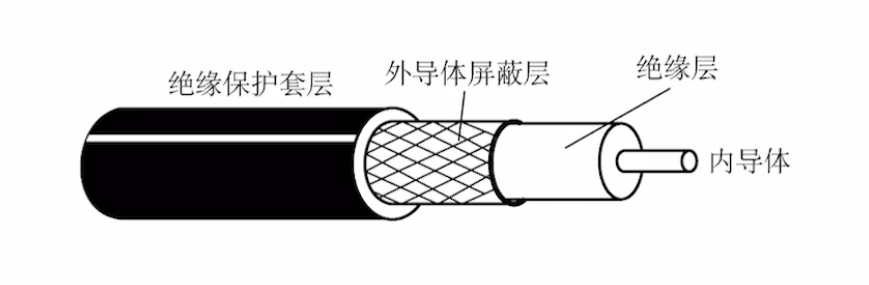

同轴电缆

同轴电缆

• 内导体越粗，电阻越低，传输过程中信号衰减越少，传输距离越长

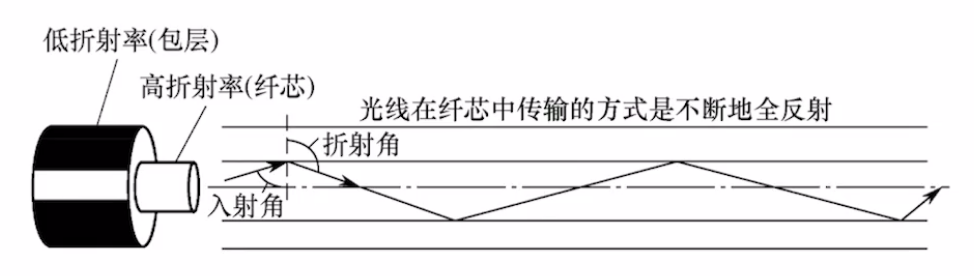

光纤

光纤

以太网对有线传输介质的命名规则

速度 + base^[3] + 介质信息

例子：

• 10Base5 —— 10Mbps，同轴电缆，最远传输距离500m

• 10Base2 —— 10Mbps，同轴电缆，最远传输距离200m（实际上是185m）

• 10BaseF* —— 10Mbps，光纤，*可以是其他信息，如：10BaseFL、10BaseFB、10BaseFP

• 10BaseT* —— 10Mbps，双绞线，*可以是其他信息，如：10BaseT1S、10BaseT1L

其他例子：

• 1000BaseT1 —— 1Gbps，双绞线

• 2.5GBaseT —— 2.5Gbps，双绞线

无线传输介质

提示

本质上都是用电磁波。电磁波的公式： $c = f \times \lambda$ 其中 $c$ 是电磁波的速度，$f$ 是电磁波的频率，$\lambda$ 是电磁波的波长。

• 电磁波频率、波长呈反比关系

• 频率越高，数据传输能力越强

• 波长越短，“信号指向性”越强，信号越趋于直线传播

• 波长越长，“信号绕射性”越好，也就信号“穿墙”能力越强

总结：长波更适合长距离、非直线通信；短波更适合短距离、高速通信，若用于长距离通信需建立中继站；短波信号指向性强，要求信号接收器“对准”信号源

物理层接口的特性

---

1. 导向型：信号朝固定方向传播 ↩︎

2. 非导向型：信号朝周围任意方向传播 ↩︎

3. base：Baseband 基带传输，即传输数字信号（采用曼彻斯特编码） ↩︎
